H1

6

mm

N

11

mm

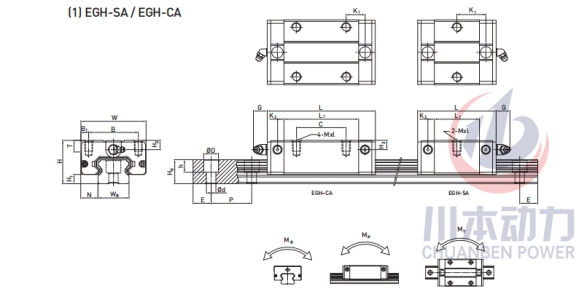

滑塊尺寸

W

42

mm

B

32

mm

B1

5

mm

C

32

mm

L1

48.1

mm

L

69.1

mm

K1

12.3

mm

G

12

mm

MxL

M5*7

mm

T

7.5

mm

H2

6

mm

H3

6

mm

導軌尺寸

WR

20

mm

HR

15.5

mm

D

9.5

mm

h

8.5

mm

d

6

mm

P

60

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M5*16

Mm

基本動額定載荷

C

10.31

kN

基本靜額定載荷

C0

21.13

kN

容許靜力矩

MR

0.22

kN-m

MP

0.16

kN-m

MY

0.16

kN-m

重量

滑塊

0.24

kg

導軌

2.08

kg/m
